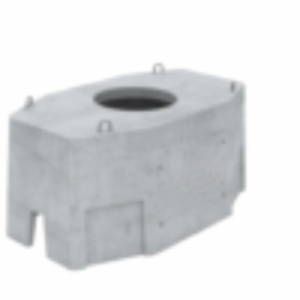

Предназначен для установки на газонах и тротуарах в качестве проходного, углового или разветвительного колодца. Колодец имеет в сечении восьмиугольную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие
верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На внутренних поверхностях торцевых стенок элементов колодца имеются ниши. В центре ниш расположены технологические отверстия для ввода двух труб с внутренним диаметром 100 мм. Для ввода и вывода
каналов на наружных поверхностях боковых стенок колодца расположены по две ниши, с каждой из сторон.
В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.
В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.
Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5; КО-ЧП и КО-Ч, а также сегментов.
ККСр — колодец кабельной связи разветвительный
3 — типоразмер
10 — колодец легкого типа (нормативная колесная нагрузка НК-10)
Г — голый колодец
Е — в составе комплекта ерши
К — в составе комплекта кронштейны
Комплектация:
Колодец ККСр-3-10 нижний элемент 1 шт.
Колодец ККСр-3-10 верхний элемент 1 шт.
Кронштейн ККП-130 4 шт.
Ерш с резьбой, с гайкой и шайбой 8 шт.
